本例介绍的数控直流稳压电源电路，采用数字集成电路来控制稳压电路，使用者通过两
只按钮即可调节输出电压的高低，使用十分方便。
电路工作原理

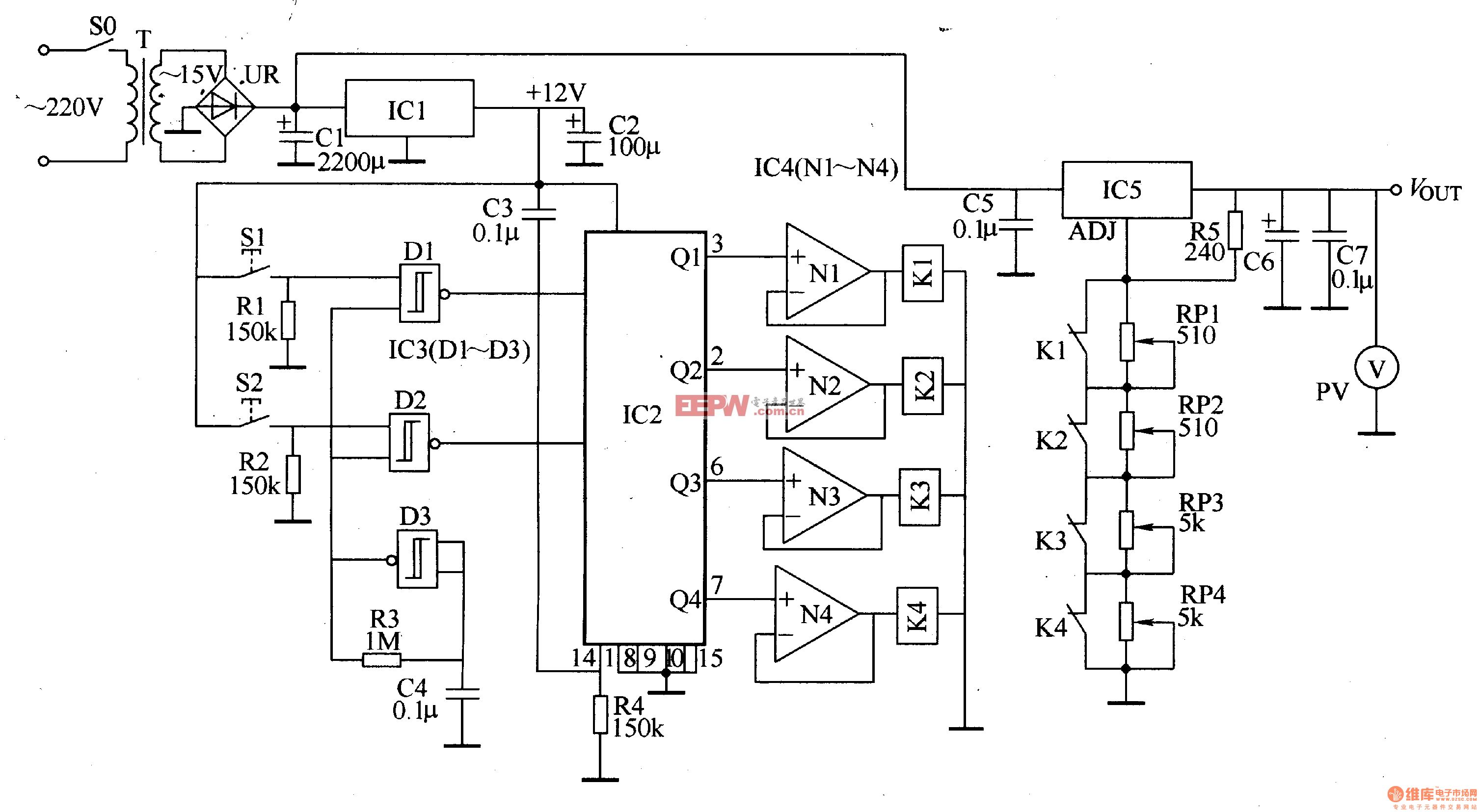

该数控直流稳压电源电路由+l2V稳压电路、电压控制电路和稳压输出电路组成，如图5-26所示。
+l2V稳压电路由电源开关SO、电源T、整流桥堆UR、滤波电容器CI、C2和三
端稳压集成电路ICl组成。
电压控制电路由电压上升按钮Sl、电压下降按钮S2、电阻器Rl-R4、电容器C3、C4、施密特触发器集成电路IC3(Dl-D3)、可逆计数器集成电路IC2、运算放大器集成电路lC4(Nl-N4)和Kl-K4组成。
稳压输出电路由三端可调稳压集成电路IC5、电阻器R5、电位器RPl-R叫、电容器Cl、"C5-C7、电压表PV和Kl-K4的常闭触头组成。
接通SO，交流220V电压经T降压、UR整流及Cl滤波后，一路作为IC5的输人电压;另一路经ICl稳压为+l2V，供给IC2-1C4。
lC2和1C3通电复位后，IC3内部的Dl和D2均输出高电平，IC2的Ql-Q4端及IC4内部的Nl-N4均输出低电平，Kl-K4处于释放状态，IC5的控制端 (ADn通过Kl-K4的常闭触头接地，此时输出电压为最低档电压。
按动一下Sl，Dl输出一个低电平脉冲，IC2计数后，其Ql"端输出高电平，通过Nl驱动Kl吸合，Kl的常罚触头断开，IC5的控制端通过RPl和m-K4常刊触头接地，输出电压上升一个档位。若连续按动51，则IC2的叨-Q4输出端将输出二进制逻辑数据 (见表5-1)，使Kl-闷逐个按二进制关系动作，输出电压逐档上升 (共16档)。若要降低输出电压，则可通过按动S2来实现。若开机后即按S2，则IC2的叩-Q4端均输出高电平，Kl-K4均吸合，输出电压为最高档电压。
调整RPl-R叫的阻值，可以设定各档电压值。
元器件选择
Rl-R4选用1/4W或1/8W金属膜电阻器;R5选用1/2W金属膜电阻器。
RPl-R闽均选用精密膜式可变电阻器"
Cl和C6均选用耐压值为25V的铝电解电容器;C2选用耐压值为16V的铝电解电容器;C3-C5和C7均选用独石电容器。
UR选用2A、5OV的整流桥堆。
lCl选用LM7812或CW7812型三端稳压集成电路;lC2选用CD40193型二进制可逆计数器集成电路;IC3选用CD4093或MCl4093型四施密特触发器集成电路;IC4选用LM324型四运放集成电路;IC5选用LM317型三端可调集成电路。
S0选用250V、触头电流负荷为SA的电源开关;S1和S2均选用微型动合按钮。
Kl-K4选用4098或4099型直流继电器。
PV选用0-l5V直流电压表。
T选用10-l5W、二次电压为l5V的电源变压器。
