3DX50kW全固态数字调幅中波广播发射机，高压电源采用12相脉冲式可控硅整流方式，取消了传统的分步启动的接触器和电阻。发射机的总电源输入经总电源开关CB1(SACES4)直接加到主变压器Tl的初级绕组上。在使用中，发现总电源开关在开关机时操作合或分的过程中打火拉弧比较严重，容易因拉弧烧结触头造成开关合、分不灵。而且电源总开关CBI安装在电源机箱内，其合、分操作手柄装在电源机箱的后门上，如果不关闭CB1切断电源就打不开电源机箱后门。因此CB1除了过热保护和过流保护的电气性能外，还具有保安功能。一般空气开关不能完整代替CB1的功能。同型号产品不易买到且价格相当昂贵。决定对发射机的进线线路进行改造，延长CB1的使用寿命。

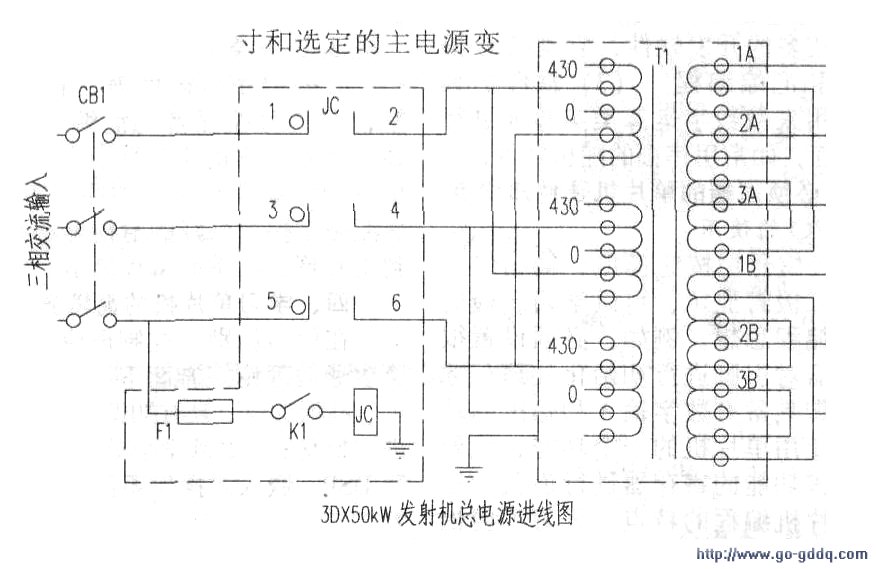

改造的原理：见附图，3DX50kW发射机的总电源经空气开关CB1后直接送入主变压器的初级。虚线内为增加的元件和线路。即在CBI和主变压器的初级之间串人一个真空交流接触器JC(CKJ5-400A)。除了进入电源机箱检查外，平时CB1处于闭合状态。通过Kl控制JC线包电源的通断达到控制JC动作进行发射机加电和断电，利用Jc的真空触点的合、分来最大限度地消除拉弧现象。这样既保留了CB1，的一切功能，又达到消除拉弧的目的，可减少CB1的合、分操作．安装：根据Jc的安装孔尺压器作支撑点位置的尺寸事先加工好固定支架，首先把JC固定在支架上再把整个支架固定在电源箱的主电源变压器上面，然后将总电源开关至主电源变压器初级的电源线改接至真空交流接触器的输入端(1、3、5)，再增加3条75mm2的多股铜芯线将真空交流接触器的输出端(2、4、6)与主电源变压器初级连接好。控制开关K1安装在电源机箱前面，方便操作又不太影响美观。在CB1输出端C相取电接附图接好Fl、Kl、JC线包控制支路线路即可。
经过改进，总电源开关的合、分操作均在空载时进行，而且发射机加电操作在机器前面通过操作Kl进行。
这样既使开关机时操作合、断总电源变得便利又安全。
